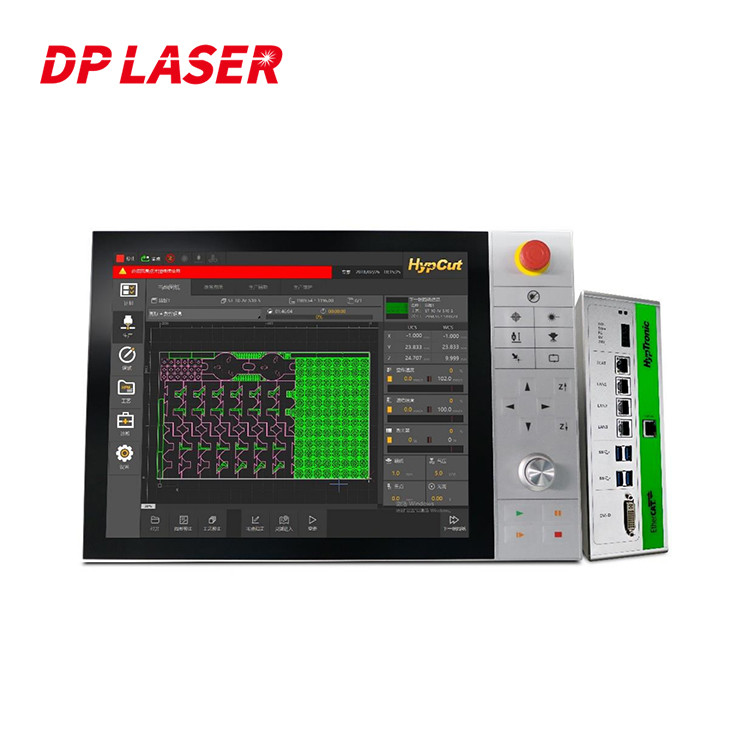

Hohe Leistung Hypcut transportieren Laser-Kontrollsystem FSCUT 8000B

Hypcut-Bus-System-Faser-Laser-Schneidemaschine-Faser-Laser-Kontrollsystem hoher Leistung FSCUT 8000B

Grundlegende Einleitung

System FSCUT8000 ist ein leistungsfähiges intelligentes Bussystem für Ultrahochenergiefaserlaser, der Anforderungen von 8KW und oben schneidet. Es hat die Eigenschaften der Stabilität und der Zuverlässigkeit, der bequemen Entwicklung, der einfachen Entstörung, der sicheren Produktion, der reichen Funktionen und der ausgezeichneten Leistung; es stützt und liefert die modularen, personifizierten, automatisierten und Information-ansässigen Lösungen. Zur Zeit, gibt es ein verhältnismäßig reifes und leistungsfähiges Bus-artiges engagiertes Laser-Ausschnittsystem auf dem Markt.

Eigenschaft

1.Function
Prozess: Nichtinduktive Perforierung für die mittleren und dünnen Platten, Blitzperforierung für starke Platten, mehrstufige Perforierung, Perforierungs- und Schlackenabbau, Erschütterungsunterdrückung der weiteren Verfolgung, Luftdruck Regel und feine Technologie der Schicht-durchschicht, etc., die Leistungsfähigkeit und die Stabilität des starken Ausschnitts erheblich verbessern, und die Kernwettbewerbsfähigkeit der Ausrüstungskraft verbessern.

Sichtrestmaterial: Kombiniert mit Handyfotoplan, verwirklicht die Werkzeugmaschinen-Sichtpositionierung die ultra-leistungsfähige Wiederverwertung und Wiederverwendung des Restmaterials.

Kondensatorrand-finden: 500mm/s, das Hochgeschwindigkeits sind und der Rand-findene Hochpräzisionskondensator und liefert auch Handbuch, Zweipunkt, Dreipunkt-, Vierpunkt und andere Rand-findene Methoden, um die Bedingungen des speziell-förmigen materiellen Rand-Findens und des Hochpräzisionsrand-findens zu erfüllen.

Zeichnende Formatunterstützung: stützen Sie die Direktausgabeverarbeitung ursprünglichen ökologischen DXF, des G-Codes und anderer Zeichnungen; stützen Sie Hochgeschwindigkeitslesen und schreiben Sie Operationen und die Verarbeitung Ertrag von LXDS und NRP Gerätedateien durch CypNest.

UI: geführte, Sichtinteraktion, einfach zu lernen.

Automatisierung: Stützautomatisierungslösungen wie on-line-Spulenausschnitt, doppel-köpfiger Spulenausschnitt, integrierter Rohrblattausschnitt und unter-regionale Verarbeitung des ultra-großen Formats, zum von mehr Marktentwicklung zu treffen.

Bequeme Wartung: stellen Sie Produktoperationsdaten wie Fokustest u. -kalibrierung, Fotopapierentdeckung der Strahlengangverschmutzung und Oszilloskopüberwachungsservo zur Verfügung.

Informatisierung: Schließen Sie an Baichu-Gesundheits-Wolke, mes an und andere Systeme, sammeln den Gebrauchsstatus von Ausrüstungskomponenten und Ausrüstungspflege intelligent zu analysieren und zu erinnern, um die Nutzungsdauer der Ausrüstung auszudehnen.

Zeichnung: Sie können die grafische Bahn im Verarbeitungssystem HypCut ohne die Zusammenarbeit der Fremdsoftware direkt zeichnen oder redigieren, die die Leistungsfähigkeit der Entstörung und der Anpassung verbessert.

Bequeme Funktionen: stellen Sie modulare Standardfunktionen wie Einschlüsselausschnitt, Reinigungsdüsen, automatische Kalibrierung, automatische Schmierung, Austausch von Worktables und die unter-regionale Staubextraktion zur Verfügung und mehr Verkaufsstellen zur Ausrüstung hinzufügen.

2.Control bezog sich
Weil-VERBINDUNG: Selbst-entwickelte Weil-VERBINDUNGS-Kommunikationstechnologie, zum des Entstörungs- und Ultra-langabstandsgetriebes der Anzeigensignale, DER IO-Signale und DER USB-Signale zu erzielen.

Servo-PID-selbstoptimierung: das Ein-Klicken, zum der Servoparameterentstörung abzuschließen, der theoretische Steuerfortschritt ist- innerhalb ±0.01mm.
Intelligente Hardware: Stützbusproportionalventil, Laser und intelligenter Schnittkopf, verwirklichen vollen Effekt der Endlosschleife 1+1>2, Leistung und Stabilität zu verbessern.

Sicherheit: Drehmomentabweichungs-Antikollisionsschutz, Realzeitkalibrierung der Doppel-antriebsbalance, luft-bewegende Hindernisvermeidung, intelligentes Froschspringen und andere Funktionen.

Genauigkeit: Theoretische Flugbahngenauigkeit ist ±0.005mm, Genauigkeit ist in Position zu bringen 0.01mm und wiederholt die Positionierung von Genauigkeit ist 0.01mm.

Geschwindigkeit: maximale Beschleunigung der Unterstützungs 5G, maximale einzelne Achsengeschwindigkeit 300m/min.

Kommunikation: Die RTOS-Realzeitsystemlösung wird angenommen, und der Kommunikationszyklus wird zu 1ms verkürzt.

Algorithmus: Stellen Sie einen asymetrischen Beschleunigungs- und Verlangsamungsalgorithmus zur verfügung, um das Gerät Laufschnelle und das weich zu machen, und verbessern Sie die Nutzungsdauer des Gerätes.

Höhenverstellung: Der leistungsstarke Prüfer der Höhe BCS100 wird zu einem System der Busrealzeitweiteren verfolgung verbessert, das weiter die Stabilität und die Leistung der weiteren Verfolgung verbessert.

Anwendbare Industrien

Passend für Ultrahochenergiefaser-Laser-Schneidemaschinen über 8000W. Weitverbreitet in den Blechfabriken, in automatisierten Fertigungsstraßen und in den großen Bearbeitungsstationen.

FSCUT 8000B
