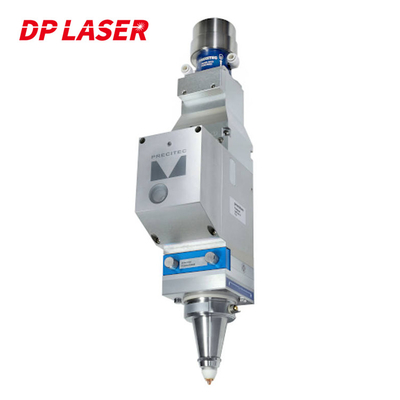

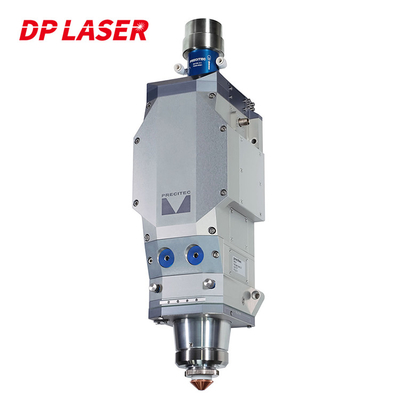

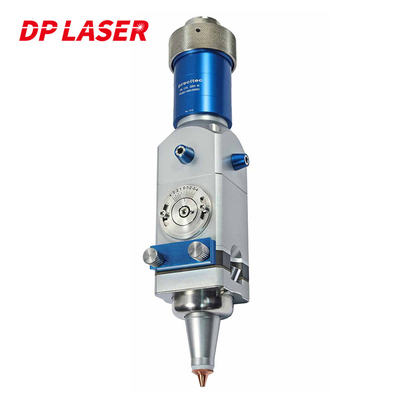

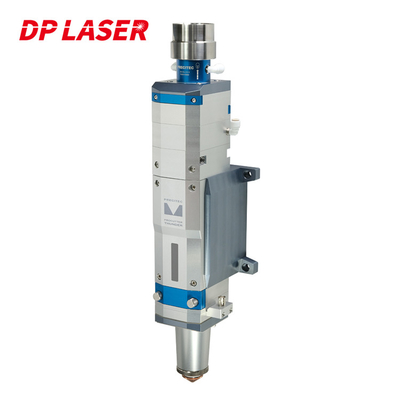

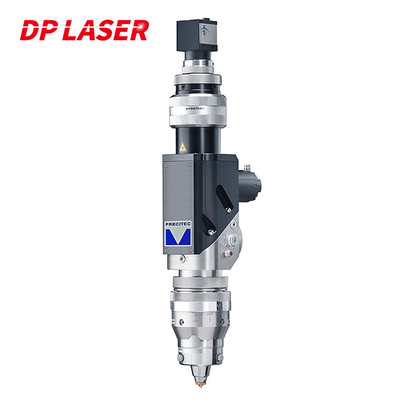

Laser-Ausschnitt-Kopf Precitec ProCutter LightCutter MiniCutter 2D Faser-3D für Faser-Laser-Schneidemaschine
| Herkunftsort | CHINA |
|---|---|
| Markenname | DP LASER |
| Zertifizierung | CE SGS FDA TUV ROHS |
| Modellnummer | Laser-Ausschnitt-Kopf |
| Min Bestellmenge | 1 Satz |
| Preis | Please contact us |
| Verpackung Informationen | Holzkisten, die internationalen Exportstandards entsprechen |
| Lieferzeit | 7-15 Arbeitstage |
| Zahlungsbedingungen | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit | 300 Satz/Monat |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Marke | Precitec | Laser-Art | Faser-Laser |
|---|---|---|---|
| Bedingung | Neu | Anwendung | Metallschnitt |
| Eigenschaft | hohe Leistungsfähigkeit | Verwendet für | Faserlaser-Schneidemaschine |
| Gewicht (Kilogramm) | 5 KILOGRAMM | Garantie | 1-jährig |
| Ersatzteil-Art | Laser-Ausschnitt-Kopf | Kundendienst | Überseeingenieure erbringen Dienstleistung von Haustür zu Haustür |
| Markieren | MiniCutter 2D Laser-Ausschnitt-Kopf,Laser-Ausschnitt-Kopf Precitec,LightCutter-Faserlaser-Ausschnittkopf |
||
Produkt-Beschreibung
Precitec ProCutter LightCutter MiniCutter 2D 3D Faserlaser-Schneidkopf für Faserlaser-Schneidemaschine
Grundlegende Einführung
Der Laserschneidkopf ist eine neue Technologie, die in verschiedenen Branchen eingesetzt wird, darunter Metallschneiden, Glasschneiden und Gravieren usw. Die Komponenten des Schneidkopfs der Laserschneidmaschine sind: Düse, Fokussierlinse und Fokusverfolgungssystem.
Anwendungsindustrie
Hotels, Bekleidungsgeschäfte, Baustoffgeschäfte, Produktionsanlagen, Maschinenreparaturwerkstätten, Lebensmittel- und Getränkefabriken, Bauernhöfe, Restaurants, Heimgebrauch, Einzelhandel, Lebensmittelgeschäfte, Druckereien, Bauarbeiten, Energie und Bergbau, Lebensmittel- und Getränkegeschäfte, Werbeunternehmen
|
|
|
|
|
MiniCutter Laserschneiden bis 2KW |
LightCutter 2.0 Laserschneiden bis 6KW |
ProCutter Donner Laserschneiden bis 6KW |
|
|
|
|
ProCutter 2.0 Zoom Laserschneiden bis 12KW |
ProCutter Thor Laserschneiden bis 15KW |
ProCutter 2.0 Laserschneiden bis 30KW |
|
|
|
|
SolidCutter Komplexes 3D-Laserschneiden |
FormCutter Plus Hochproduktives Roboterschneiden |
FineCutter Gratfreies Laser-Feinschneiden |
MiniCutter
Der MiniCutter ist ein echtes Allround-Talent für dünne Bleche.Als einfache und kompakte Plug-and-Play-Lösung bietet es Ihnen einerseits sehr gute Schnittqualitäten - ist aber auch preislich unschlagbar.Mit Festkörperlasern können Sie Blechdicken bis zu 10 mm effizient und kostengünstig bearbeiten.
Flexibilität für unterschiedliche Anwendungen
Gerade bei sehr komplexen 3D-Metallteilen garantiert die reaktionsschnelle Abstandsregelung eine gleichbleibend gute und reproduzierbare Schnittqualität.Die schlanke Bauweise des Schneidkopfes ermöglicht eine hohe Zugänglichkeit für die Bearbeitung stark gekrümmter Bauteile.Die Fokussieroptik bietet jedoch nicht nur in Roboteranwendungen viele Vorteile – sie wird auch im Bereich des Laserschneidens von flachen, dünnen Metallen (weltweit) eingesetzt.
Benutzerfreundliche Bedienung
Der Kopf ist benutzerfreundlich und wartungsfreundlich: Das Schutzglas lässt sich schnell und ohne Werkzeug selbst wechseln.Über die bequem von außen einstellbare Fokuslage lässt sich der Schneidevorgang einstellen.Kurz gesagt: Der MiniCutter bietet Ihnen eine zuverlässige, benutzerfreundliche Lösung zu einem attraktiven Preis.
Technische Daten
| max.Laserleistung | 2 kW (für Wellenlängen von 1030-1090 nm) |
| Kollimierende Brennweite | 75 mm, Brennweiten: 75, 100, 125, 150 mm |
| NAmax | 0,13 bei FC75 |
| Abmessungen (B x T) | 50 x 50 x 258 mm (FF75) |
| Gewicht | 1,4 kg |
LightCutter
Der LightCutter 2.0 ist die ideale Lösung für alle Laserschneidanwendungen im mittleren Leistungsbereich bis 6 kW.Ob 2D, 2,5D oder 3D – dank seiner Variantenvielfalt finden Sie immer die effizienteste und wirtschaftlichste Konfiguration.Sie zeichnet sich durch hohe Schnittqualitäten für alle Metalle bis 25 mm Blechstärke aus – insbesondere für das Laserschneiden von Baustahl, Edelstahl und Aluminium.
Flexible Materialstärkenbearbeitung durch hohen Automatisierungsgrad
Der LightCutter 2.0 bietet hervorragende Schnitt- und Produktqualität ohne Kompromisse: Optimiert für den Dauer-Dauerbetrieb punktet er mit hohen Schnittgeschwindigkeiten und glatten, rechtwinkligen Kanten mit minimalem Grat.Es ist sehr robust konstruiert, leicht und überzeugt auch nach langen Schneidzyklen.Kein anderer Kopf erzielt in dieser Klasse vergleichbar stabile Ergebnisse.
Bei häufigen Materialwechseln führt die motorische Fokuslagenverstellung zu reduzierten Eingriffszeiten für den Maschinenbediener.Unterschiedliche Dicken und Materialien können sehr flexibel geschnitten werden.Dank dieser automatischen Verstellung arbeitet der Schneidkopf auch bei hohen Beschleunigungen von bis zu 3 g stets hochpräzise und stabil.Auch in allen anderen Leistungsmerkmalen ist er Klassenbester.Die Anzeige der eingestellten Fokusposition auf der Frontplatte erleichtert die Inbetriebnahme erheblich.
Ausfallsicher & modular
Der LightCutter 2.0 ist für hohe Laserleistung ausgelegt.Es ist absolut staubdicht, was einen kontinuierlichen, sauberen Betrieb garantiert.Grundlage für saubere Schnittkanten ist die ultrastabile und driftfreie Sensortechnik für einen konstanten Abstand zwischen Bauteil und Optik.
Komplexe Schnittkonturen werden mit dem LightCutter 2.0 3D schnell und präzise angefahren.Das schlanke Design im vorderen Bereich ermöglicht ein berührungsloses Eintauchen in sehr schwer zugängliche Bereiche.
Technische Daten
| max.Laserleistung | 6 kW (nur 2D-Version) |
| Kollimierende Brennweite | 100 mm, Fokuslängen: 125, 150, 200 mm |
| Abmessungen (B x T) | 130 x 69 mm |
| Gewicht | 4,0 kg |
ProCutter Donner
Der ProCutter Thunder steht für effizientes und wirtschaftliches Laserschneiden im mittleren Leistungsbereich.Er spielt seine Vorteile gegenüber den vollwertigen Flachbettsystemen aus: Er bietet dauerhaft stabilen und präzisen Betrieb.Der hochdynamische Antrieb zur vollautomatischen Einstellung der Fokuslage sorgt für kurze Nebenzeiten und Flexibilität.
Hohe Spitzenqualität
Grundlage für glatte und rechtwinklige Schnittkanten mit minimalem Grat ist die ultrastabile und driftfreie Distanzsensorik.Es garantiert auch bei sehr hohen Beschleunigungen einen konstanten Abstand zwischen Bauteil und Kopf.Die Kühlung des Kopfes sorgt für reproduzierbare Ergebnisse in der Serienfertigung.
Niedrige Servicekosten und weniger Ausfallzeiten
Wenn der Schneidkopf gewartet werden muss, ermöglicht das Design einen schnellen und einfachen Zugang zur Optik.Ein notwendiger Wechsel dieser erfordert nur die Hälfte der Zeit.Eingebaute Schutzgläser schützen die wertvolle Optik aus Richtung der Prozesszone und der Faserdurchführung und verlängern die Lebensdauer erheblich.
Technische Daten
| max.Laserleistung | 6 kW (bei Wellenlängen von 1030 - 1090 nm) |
| Brennweitenkollimation | 100mm |
| Brennweiten Fokussierung | 150 mm, 200 mm |
| NAmax | 0,12 |
| Abmessungen (B x T) | 116 x 113 mm |
| Vertikaler Fokus-Einstellbereich | +15 bis -20 mm |
ProCutter 2.0 Zoom
Der Schneidkopf ProCutter Zoom 2.0 bietet maximale und flexible Leistung auf kleinstem Raum.Er erzeugt den perfekten Strahl für alle Materialien in allen Dicken für Laserleistungen bis 12 kW und ist damit der ultimative Allrounder für Ihr Flachbettsystem.
Maximale Flexibilität und höchste Leistung
Mit dem Schneidkopf erzielen Sie immer optimale Prozessergebnisse – sowohl in Qualität als auch Geschwindigkeit.Dank der großen Verfahrwege und der variablen Vergrößerung des Laserspots lässt sich für jede Materialart und Materialstärke der optimale Schneid- und Lochprozess einstellen.Im Vergleich zu einem Produkt mit fester Vergrößerung ergeben sich dadurch in Teilbereichen des Laserschneidens Geschwindigkeitsvorteile von bis zu 35 %.
Die großen Verfahrwege sind besonders vorteilhaft bei der Verarbeitung dicker Materialien.Neue Prozesse können stabil angewendet werden, was zu einer hervorragenden Rauheit und Rechtwinkligkeit des Bauteils führt.
Reduzierung der Nacharbeit & niedrigere Stückkosten
Auch Bauteilqualität und Prozessstabilität profitieren gleichermaßen von der variablen Vergrößerung des Laserspots.Schwankungen im Prozess oder in der Qualität des Schneidguts werden ohne Eingriff des Maschinenbedieners ausgeglichen.Spritzer beim Durchstechen des Materials werden vermieden und die Dauer verkürzt.Die Bauteiloberfläche bleibt unbeeinflusst, Verschleißteile werden geschont und die Folgekosten reduziert.Eine Vielzahl von Sensoren, die permanent Auskunft über den Zustand der Kernkomponenten geben, reduziert die Anzahl der Maschinenstillstände.
Technische Daten
| max.Laserleistung | 12 kW (bei Wellenlängen von 1030 - 1090 nm) |
| Vergrößerungsverhältnis | 1,2 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 |
| NAmax | 0,13 |
| Abmessungen (B x T) | 126 x 133 mm |
| Gewicht | 7,6 kg |

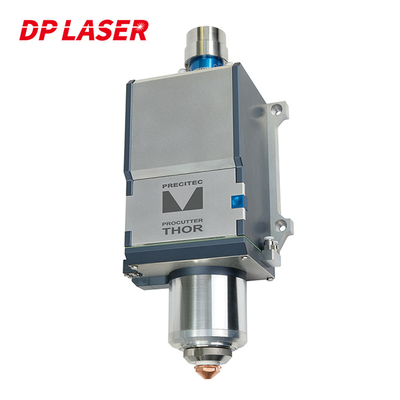

ProCutter Thor
Das einteilige Gehäuse des ProCutter Thor ist absolut staubdicht und die beste Voraussetzung für einen langjährigen Einsatz.Auch das Laserschneiden mittlerer bis dicker Blechstärken meistert der Schneidkopf kompromisslos.Das patentierte, innovative „Clean Back“-Design platziert den servicerelevanten Zugang zu Optik und Schutzbrille am Hinterkopf – dem saubersten Bereich des gesamten Schneidsystems.
Dauerhaft hervorragende Schnittqualität und Flexibilität
Die Grundlage für glatte und rechtwinklige Schnittkanten mit minimalem Grat bildet die ultrastabile Abstandssensorik.Das ist selbst bei sehr hohen Beschleunigungswerten ein Garant.Die Verstellung der Fokuslage mit der bewährten Antriebstechnik sorgt für geringe Prozessnebenzeiten.Unterschiedliche Dicken und Materialien können so jederzeit sehr flexibel und hochpräzise geschnitten werden.Mit höheren Verfahrwegen der Fokuslage überzeugt er als Klassenbester und ermöglicht auch eine prozessstabile Bearbeitung dicker Materialien.
Niedrige Servicekosten und weniger Ausfallzeiten
Wenn der Schneidkopf gewartet werden muss, ermöglicht das Design einen schnellen und einfachen Zugang zur Optik.Ein notwendiger Wechsel dieser erfordert nur die Hälfte der Zeit.Eingebaute Schutzgläser schützen die wertvolle Optik aus Richtung der Prozesszone und der Faserbuchse und verlängern so die Lebensdauer erheblich.
Technische Daten
| max.Laserleistung | 15 kW (bei Wellenlängen von 1030 - 1090 nm) |
| Brennweitenkollimation | 100mm |
| Brennweiten Fokussierung | 200mm |
| NAmax | 0,13 |
| Abmessungen (B x T) | 137 x 185 mm |
| Vertikaler Fokus-Einstellbereich | +20 mm bis -35 mm |
ProCutter 2.0
1000-fach zuverlässig im Einsatz: Der ProCutter 2.0 überzeugt weltweit durch seine Leistungsstärke und Automatisierung.Seine Zuverlässigkeit und Belastbarkeit in Flachbett- und Rohrschneidanlagen wurde perfektioniert – bis zu einer maximalen Laserleistung von 30 kW.
Maximale Produktivität dank überlegener Technologie
Mit dem ProCutter 2.0 können bisher verborgene Schneidprozesse nun industriestabil genutzt werden.Es ist nicht mehr notwendig, zwischen hoher Qualität und hoher Geschwindigkeit zu wählen.Jetzt ist beides möglich – eine höhere Maschinenauslastung und eine kürzere Amortisationszeit.Der Nacharbeitsaufwand wird auf ein Minimum reduziert.
Mit der neuen ProCutter 2.0 Generation lassen sich höchste Schnittgeschwindigkeiten erreichen, die bisher undenkbar waren.Der Schneidkopf arbeitet dank seines ausgeklügelten Kühlkonzepts und der verlängerten Verfahrwege bis 30 kW Laserleistung störungsfrei.Wird nicht die volle Laserleistung benötigt, kann die Schnittgeschwindigkeit durch das optimierte Design dennoch um bis zu 25 % gegenüber dem Vorgängerprodukt gesteigert werden.
Intelligente Sensoren vom Feinsten
Bauteilqualität und Prozessstabilität bleiben dauerhaft konstant: Schwankungen im Prozess oder in der Qualität des zu schneidenden Materials werden ohne Eingriff des Maschinenbedieners ausgeglichen.Mit PierceTec – dem automatisierten Lochen des Materials – erreichen Sie eine gleichbleibende Loch- und Oberflächenqualität und können den Nacharbeitsaufwand reduzieren.PierceTec spart Taktzeit und Betriebskosten.
Im Schneidkopf integrierte Smart-Sensoren überwachen permanent den Zustand kritischer Bauteile oder Schneidprozessparameter.Die Sensoren liefern auch die Grundlage für geplante Wartungen und eine effiziente Nutzung von Ersatzteilen.Das sorgt für einen noch sichereren Betrieb und reduziert Folgekosten.
Es ist auch möglich, über mobile Endgeräte auf die Daten zuzugreifen und den aktuellen Status in der ProCutter APP zu visualisieren oder Fehlermeldungen abzufragen.
Technische Daten
| max.Laserleistung | 30 kW (bei Wellenlängen von 1030 - 1090 nm) |
| Brennweitenkollimation | 100 mm, Fokuslängen: 150, 200 mm |
| NAmax | 0,18 (für 30 kW) |
| Abmessungen (B x T) | 96 x 134 mm |
| Gewicht | 4,5 kg (FF150) |
SolidCutter
Der SolidCutter ermöglicht die Bearbeitung räumlicher Geometrien mit höchster Genauigkeit.Sie überzeugt bei der 3D-Bearbeitung komplexer Einzelkonturen auf metallischen Werkstoffen.
Hohe Produktivität und Flexibilität im 24/7-Betrieb
Der SolidCutter wird hauptsächlich in 3D-Laserschneidanlagen für die Automobilindustrie eingesetzt.Robotergeführtes Laserschneiden ist die flexible und hochproduktive Methode zur Bearbeitung von hochfesten Karosseriebauteilen und Profilen – beispielsweise zHerstellen von Öffnungen für Dachreling und Konturen in Fahrzeugtüren.Die kompakte und gewichtsoptimierte Bauweise des Laserschneidkopfes führt zu hoher Dynamik und großer Bewegungsfreiheit.Die integrierte Feineinstellung des Arbeitsabstandes sorgt dafür, dass eine ungenaue Bahnführung zuverlässig kompensiert wird.So erreichen Sie auch bei hohen Vorschüben eine gleichbleibend hohe Schnittqualität.
Einfach, robust und zuverlässig
Komplexe Produktionslinien sind häufig mit 3D-Laserschneidanlagen ausgestattet.Sie arbeiten unter schwierigen Umgebungsbedingungen und müssen hohen Anforderungen genügen.Die lange Lebensdauer des SolidCutter, sein schlankes Design und die leicht zugänglichen Medienanschlüsse im oberen Kopfbereich sind attraktive Merkmale für eine kostengünstige Integration in automatisierte Systeme.
Die Technologie ist erprobt und garantiert eine hohe Wirtschaftlichkeit, da Nacharbeiten minimiert und Rüstkosten entfallen.
Technische Daten
| max.Laserleistung | 4 kW (bei Wellenlängen von 1030 - 1090 nm) |
| Brennweitenkollimation | 75, 100 mm, Fokuslängen: 75, 100, 125 mm |
| NAmax | 0,16 bei FC75, NAmax: 0,12 bei FC100 |
| Abmessungen (B x T) | 163 x 132 mm |
| Streicheln | ± 15 mm |
| Gewicht | 5,0 kg |
FormCutter Plus
Der FormCutter Plus ermöglicht Ausschnitte komplexer Werkstückgeometrien mit höchster Präzision.Speziell für agile Roboteranwendungen in der Automobilindustrie überzeugt es mit bester Schnittqualität.
Komplexes 3D-Laserschneiden
Der FormCutter Plus ist ein Werkzeugsystem bestehend aus einem X/Y-Achsensystem und einem Schneidkopf mit Z-Achse.Es ist normalerweise an einem Roboterarm befestigt.Der Roboter positioniert das System über der Bearbeitungsstelle und startet dann den Schneidprozess.Das FormCutter Plus System führt den Schneidkopf durch die programmierte Geometrie und erzeugt einen hochpräzisen Ausschnitt.Die Schneidbewegung ist um ein Vielfaches präziser und nimmt viel weniger Zeit in Anspruch, als es ein Roboter tun könnte.
Klassische Anwendungen in der Automobilindustrie sind das Laserschneiden von Antennenlöchern oder Dachrelinglöchern in der Fahrzeugkarosserie.Aber auch in der Lkw-Produktion gibt es viele designspezifische Bohrungen und Aussparungen.
Einfach & robust & zuverlässig
3D-Laserschneidanlagen werden oft in komplexe Produktionslinien integriert.Sie arbeiten unter anspruchsvollen Umgebungsbedingungen.Anlagenbetreiber stellen hohe Anforderungen an die Stabilität und Bedienbarkeit der Schneidsysteme.Eine lange Lebensdauer des FormCutter Plus, sein schlankes Design im Frontbereich und die leicht zugänglichen Medienanschlüsse im oberen Anlagenbereich sind attraktive Merkmale für die Integration in neue oder bestehende Automatisierungssysteme.
Technische Daten
| Arbeitsbereich | 50 x 50 mm |
| Kollimierende Brennweite | 75, 100 mm, Fokuslängen: 75, 100, 150 mm |
| Axiale Länge | 560 mm (FF100) |
| Abmessungen (B x T) | 245 x 265 mm |
| Offline-Programmierung der Schnittkontur per CAD CAM | |
FineCutter
Der FineCutter bietet Ihnen eine vielseitige Lösung für die vielfältigen Anwendungen (zB: Micromachining) des Laserschneidens in der Präzisionszerspanung.Es ist speziell für den Einsatz von Festkörperlasern mit hochbrillanten und gepulsten Strahlquellen ausgelegt.Damit erreichen Sie feinste Konturen und glatte, gratfreie Schnittflächen sowohl in 2D-Laserschneidanlagen als auch in Roboteranwendungen.Dank der integrierten Kamera ist die Einrichtung in kürzester Zeit erledigt und Sie haben den Schneidprozess immer gut im Blick.
Hohe Bildqualität
Bei hoher Abbildungsqualität der Optik werden immer kleinere Teile und komplexere Geometrien mit kleinsten Schnittspaltweiten im µ-Bereich hergestellt.
Verarbeitung unterschiedlicher Materialien
Als sehr kompakte Lösung für Flachbettanlagen verarbeitet der FineCutter auch unterschiedliche Materialien wie Messing, Silber oder Platin im Dünnblechbereich.Prototypen und Kleinserien werden ohne lange Rüstzeiten schnell und hochpräzise gefertigt.
Bewährte Sensorik
Die Grundlage für dauerhaft saubere Schnittkanten und perfekte Spaltbreiten bildet die bewährte Sensorik für einen konstanten Abstand zwischen Bauteil und Optik.
Technische Daten
| Maximale Laserleistung | 500W |
| Wellenlänge | 1.064 Nanometer |
| Brennweiten | 50, 80, 125 mm |
| max.freie Blende | 16mm |
| Höhenverstellung | +0,5 / -2,5 mm |
